1材料和方法k*wm, 百拇医药

    1.1材料：热压铸陶瓷E-max易美全瓷系统 (义获嘉公司)k*wm, 百拇医药

    1.2方法k*wm, 百拇医药

    1.2.1常规进行贴面基牙预备，硅橡胶制取印模，灌注石膏工作模型。k*wm, 百拇医药

    1.2.2 制作可卸代型：由于制作贴面的基牙往往保留有邻接关系，在分离锯切割之前，首先使用手术刀在放大镜下分离牙齿邻接，然后使用分离锯从模型底部开始切割，尽量保留模型的邻接关系(如图1)。可卸代型颈缘的修整必须在放大镜下进行。k*wm, 百拇医药

    1.2.3 可卸代型的处理：先在放大镜下使用铅笔标记颈缘位置，然后使用石膏硬化剂涂布基牙石膏表面，保护基牙模型。其次，使用全瓷专用间隙涂料在基牙表面均匀涂布一层，间隙涂料须离开基牙边缘0.5～1.0mm。待间隙涂料干燥后，进行分离剂涂布。k*wm, 百拇医药

    1.2.4制作蜡型：利用熔蜡器采用蘸蜡法进行贴面蜡型制作。其方法是先在熔蜡器中蘸蜡，然后把代型复位到原始模型上，对邻接部位妨碍代型复位的多余蜡进行修整去除。接着对牙体缺损等部位使用蜡进行恢复。最后，在放大镜下对蜡型边缘进行修整。k*wm, 百拇医药

    1.2.5 包埋、压铸：蜡型完成后，使用直径2mm，长度3mm的蜡线在蜡型切端安插铸道，使用专用底座、包埋圈、包埋料进行常规包埋。包埋后30～45min，直接把铸圈放入850℃的烤箱中，烘烤45min，然后把瓷块放入烤好的铸圈中，其上插入压铸推杆，按照压铸程序进行铸造。k*wm, 百拇医药

    1.2.6铸瓷贴面内冠修整：铸圈压铸完后，使用喷砂机在4Bar的压力下去除包埋料，然后使用薄砂片切割铸道，放入装有专用清洁液的容器中在超声波振荡器里振荡10min左右，接着在2Bar的压力下喷砂去除表面反应层。反应层去除后，在放大镜下检查其组织面，磨除小瘤，使用白色橡皮轮修整边缘，在代型上进行试戴，检查适合性。

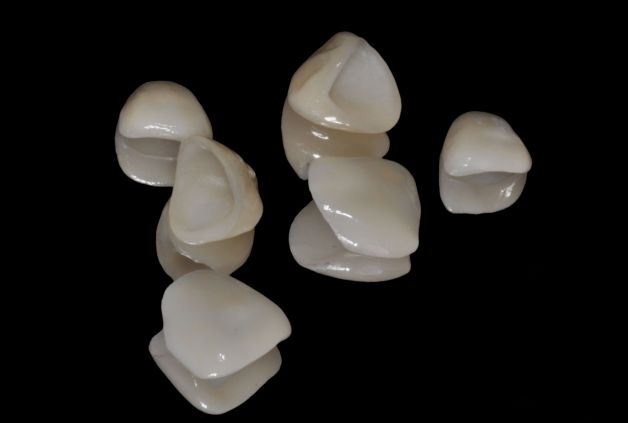

1.2.7 饰面瓷堆塑、贴面完成：铸瓷贴面内冠完成后，按照常规方法进行饰面瓷堆塑，形态修整，染色上釉。
